Il Patent and Trademark Office statunitense ha riconosciuto un brevetto Apple per interfaccia Cad su dispositivi mobili.

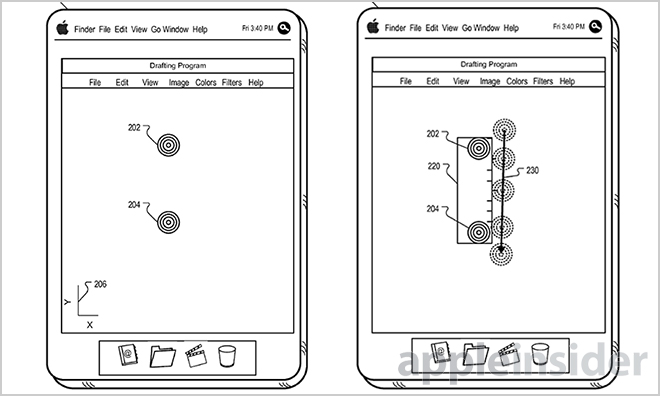

Nel brevetto numero 8,487,889, scovato da Appleinsider e intitolato “Virtual drafting tools”, si indicano i dettagli di un’interfaccia per CAD e progettazione, con strumenti su schermo manipolabili in vari modi sfruttando un display multitouch. Nella concessione è spiegato che gli odierni CAD e altre applicazioni di progettazione che lavorano in due o tre dimensioni, richiedono l’attivazione di strumenti poco intuitivi all’interno di spazi di lavoro virtuali. Per disegnare ad esempio una linea diritta, l’utente deve spostarsi dall’area di disegno, accedere a un menu laterale, selezionare lo strumento per il disegno di linee, tornare allo spazio di lavoro e specificare punto iniziale e punto finale della retta. Su un display multiotuch questi passaggi possono essere semplificati, dice Apple. Nel brevetto è spiegato come tenere conto di due punti contemporaneamente, gestendo i due eventi, e sfruttare la lettura della posizione per visualizzare un righello virtuale. Lo strumento richiamabile dall’utente può essere visualizzato per pochi istanti o fino a quando non si è terminato; con lo strumento attivo, è possibile ridimensionare, scalare oggetti e attivare altre azioni con le gesture.

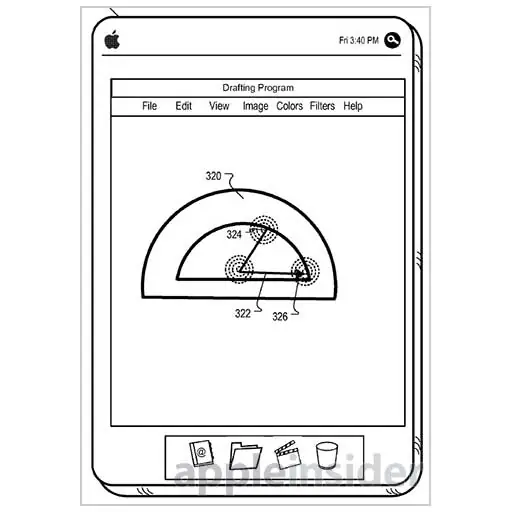

In un secondo esempio è mostrato come sfruttare le gesture per creare linee e altre elementi grafici, sfruttare funzioni di snapping, adattando o scalando gli oggetti automaticamente in base agli elementi circostanti. Sono elencati esempi di possibili strumenti virtuali quali: righelli, righe a T, goniometri, bussole, e stencil vari. Tool personalizzati possono essere creati con l’indicazione di specifici parametri da parte dell’utente, comprese voci quali lo spessore delle linee, segni di gradazione e altro. Il brevetto è stato registrato nel 2010 e nei credit è citato Nicholas V. King come inventore.
